regulator temp. SP 101W do pompy

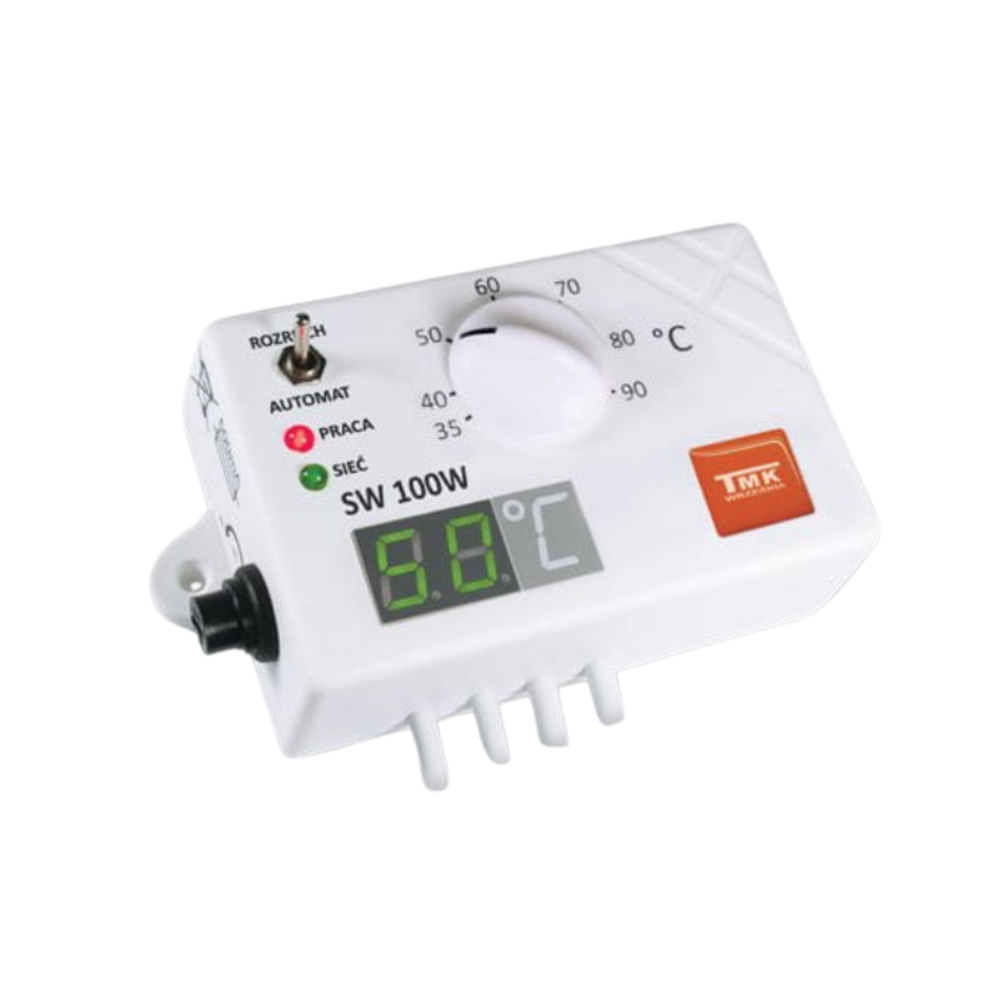

Sterownik SW 100 firmy TMK przeznaczony jest do automatycznego załączania i wyłączania wentylatora podmuchowego z silnikiem jednofazowym 230 V 50 Hz o mocy do 100VA współpracującego z kotłem c.o. Zastosowanie wentylatora podmuchowego do kotła węglowego c.o.umożliwia palenie również miałem węglowym, po uprzednim uszczelnieniu kotła.

Praca

1. Przełącznik w pozycji "automat"

sterownik załącza i wyłącza wentylator podmuchowy w zależności od temperatury czujnika,
pokrętłem ustawia się temperaturę powyżej której następuje samoczynne wyłączenie pracy ciągłej wentylatora
gdy temperatura jest wyższa od nastawionej następuje włączenie wentylatora co 6 minut na 0-18 sekund (cykliczny przedmuch kotła); czas ten można regulować przy pomocy małego wkrętaka ( ok, 1 s na jeden pełen obrót) przez otwór znajdujący się po lewej stronie obudowy, obok gniazda bezpiecznikowego (nastawa fabryczna 6 s)
Uwaga: nie zaleca się wyłączania przedmuchów ze względu bezpieczeństwa.

po wygaśnięciu kotła c.o. i obniżeniu temperatury poniżej 30 stopni Celsjusza następuje wyłączenie pracy ciągłej wentylatora, cyklicznego przedmuchu kotła.
świecące kontrolki oznaczają pracę wentylatora podmuchowego i pracę pompy obiegowej.
2. Przełącznik w pozycji "rozruch"

następuje załączenie wentylatora w przypadku zimnego kotła c.o.(temperatura poniżej 30 stopni Celsjusza) co umożliwia jego rozpalanie.
jeżeli temperatura przekroczy nastawioną na skali, nastąpi wyłączenie pracy ciągłej wentylatora tak jak przy pracy "automat" i przejście do cyklicznego przedmuchu kotła.
3. Gdy po rozpaleniu temperatura przekroczy 30 stopni Celsjusza należy przełącznik ustawić w pozycję "automat", aby po wygaśnięciu kotła nastąpiło wyłączenie wentylatora podmuchowego.

W zestawie :

sterownik z okablowaniem (z wyjściem na sieć, dmuchawę, wyłącznik termiczny, czujnik)
opaska zaciskowa z zawleczką
kołki rozporowe fi 6 -2 szt


Dane techniczne:

napięcie zasilania: 230 V / 50Hz
obciążalność 1*100 VA
zakres nastaw temperatur kotła 35-90 stopni Celsjusza
histereza wentylatora 2 stopnie Celsjusza
temperatura załączania pompy 30 stopni Celsjusza
regulowana długość przedmuchu kotła 0-18 sekund
